混合eps應急電源
混合型eps電源
來源：本站 發布時間：2012-6-20 13:24:34 瀏覽次數： 次

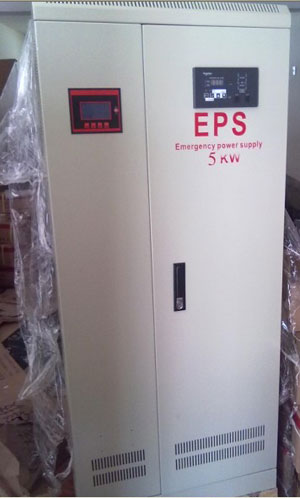

YY-YJS混合型EPS應急電源是應用最新的IPM逆變技術，采取CPU控制、數字化電路、高集成 度電子元件，研制出的高科技環保型專利產品。該系列EPS為一級負荷和特別重要負 荷用電設備及消防設施、消防應急照明等提供第二或第三電源。
》產品用途：為消防設施或一級負荷特別重要負荷或消防應急照明負荷或其它負荷等各種380V/220V用電電器在與設備提供應急供電。
》安裝形式：落地式（標準配電柜）
》備用時間：90分鐘，國標型（可按設計要求配置備用時間，如：30、60、90、120分鐘等）
》適用負載：各種380V、220V交流用電電器和設備。
》規格范圍：2.2KW～200KW
具體規格有：2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、130、150、180、200KW 等。
》產品特點：
1、采用最新IGBT逆變模塊和高可靠性的集成電路；
2、脈寬調PWM技術，“四合一”設計，結構簡化，能向任何感性或容性的負截供電；
3、可消防聯動，可實現遠程或樓宇智能監控，消防中心控制；
4、主要部件或元器件均采用高可靠性的國際知名品牌；導線和器件具有阻燃或不燃特性。
》產品優點：
1、靜態、無噪音、無排煙、無公害、無火災隱患；
2、自動切換，可實現無人值守；
3、節能，非應急供電時，基本不耗電；
4、性能穩定。
YJS混合型EPS應急電源技術參數
|
型號 |
YY-YJS | |
|
額定容量 |
2.2-400KVA | |
|
市電輸入 |
相數 |
三相三線+PE |
|
電壓 |
380V±10% | |
|
頻率 |
50Hz±5% | |
|
應急輸出 |
電壓 |
380V/AC±15% |
|
波形 |
正弦波 | |
|
波形失真 |
THD≤5%(0-100%線性負載時) | |
|
逆變效率 |
≥90% | |
|
過載能力 |
≤120%額定電流正常工作 | |
|
蓄電池 |
類型 |
密封免維護鉛酸蓄電池 |
|
額定電壓 |
492V | |
|
備用時間 |
90分鐘(可按設計要求配置) | |
|
充電時間 |
20小時內可充滿 | |
|
轉換時間 |
≤5秒(時間可滿) | |
|
保護 |
應急狀態過載保護，輸出短路保護；電池反接保護；電池欠壓保護等 | |
|
報警 |
電池欠壓、電池連接故障、充電器故障、持續過載、逆變器故障等 | |
|
環境溫度 |
-24℃-40℃ | |
|
環境濕度 |
≤90%RH,不凝露 | |
|
海拔高度 |
≤2500m | |
|
噪音 |
市電輸出時靜止無噪音，應急輸出時≤55dB | |
YJS混合型EPS應急電源主要設計參
|
序號 |
型號 |
輸出功率 |
電池電壓 |
充電電流 |
電池數量 |
主機尺寸 |
配置電池柜數量 |
|
1 |
YY-YJS -2.2KVA |
2.2 |
192/492 |
1.5 |
16/41 |
400×750×1500 |
電池在主機柜內 |
|
2 |
YY-YJS -3.7KVA |
3.7 |
192/492 |
1.5 |
16/41 |
400×750×1500 |
電池在主機柜內 |
|
3 |
YY-YJS -5.5KVA |
5.5 |
192/492 |
3 |
16/41 |
400×750×1500 |
電池在主機柜內 |
|
4 |
YY-YJS -7.5KVA |
7.5 |
192/492 |
3 |
16/41 |
600×800×2200 |
電池在主機柜內 |
|
5 |
YY-YJS -11KVA |
11 |
192/492 |
5 |
16/41 |
600×800×2200 |
電池在主機柜內 |
|
6 |
YY-YJS -15KVA |
15 |
192/492 |
8 |
16/41 |
600×800×2200 |
電池在主機柜內 |
|
7 |
YY-YJS -18.5KVA |
18.5 |
324/492 |
10 |
27/41 |
600×800×2200 |
電池在主機柜內 |
|
8 |
YY-YJS -22KVA |
22 |
324/492 |
10 |
27/41 |
600×800×2200 |
1 |
|
9 |
YY-YJS -30KVA |
30 |
492 |
5 |
41 |
600×800×2200 |
1 |
|
10 |
YY-YJS -37KVA |
37 |
492 |
5 |
41 |
600×800×2200 |
1 |
|
11 |
YY-YJS -45KVA |
45 |
492 |
10 |
41 |
600×800×2200 |
2 |
|
12 |
YY-YJS -55KVA |
55 |
492 |
10 |
41 |
600×800×2200 |
2 |
|
13 |
YY-YJS -75KVA |
75 |
492 |
10 |
41 |
600×800×2200 |
3 |
|
14 |
YY-YJS -93KVA |
93 |
492 |
15 |
41 |
600×800×2200 |
3 |
|
15 |
YY-YJS -110KVA |
110 |
492 |
15 |
41 |
600×800×2200 |
4 |
|
16 |
YY-YJS -132KVA |
132 |
492 |
15 |
41 |
600×800×2200 |
6 |
|
17 |
YY-YJS -160KVA |
160 |
492 |
20 |
41 |
600×800×2200 |
7 |
|
18 |
YY-YJS -187KVA |
187 |
492 |
20 |
41 |
600×800×2200 |
7 |
|
19 |
YY-YJS -200KVA |
200 |
492 |
20 |
41 |
600×800×2200 |
8 |
|
20 |
YY-YJS -220KVA |
220 |
492 |
30 |
41 |
600×800×2200 |
8 |
|
21 |
YY-YJS -250KVA |
250 |
492 |
30 |
41 |
600×800×2200 |
9 |
|
22 |
YY-YJS -280KVA |
280 |
492 |
30 |
41 |
600×800×2200 |
10 |
|
23 |
YY-YJS -315KVA |
345 |
492 |
40 |
41 |
600×800×2200 |
11 |
|
24 |
YY-YJS -400KVA |
400 |
492 |
40 |
41 |
600×800×2200 |
12 |
