立式GZDW電力直流屏

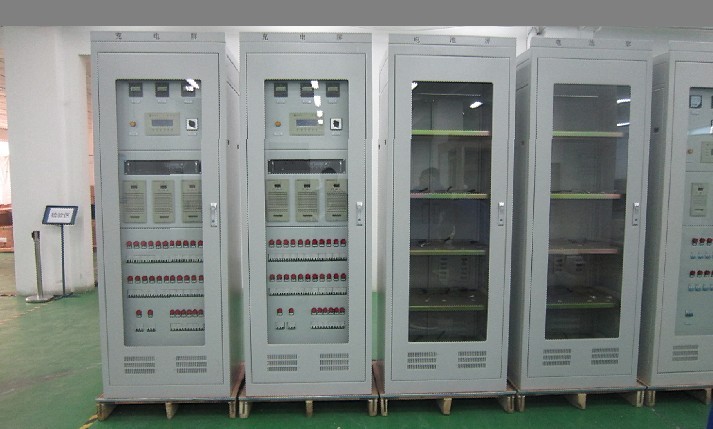

愈翼GZDW系列直流屏
來源：本站 發布時間：2012-7-25 16:39:54 瀏覽次數： 次
YY-GZDW系列直流屏應用
GZW系列數控直流屏適用于變電站、發電廠、通信電源系統及工礦企業，作為控制、保護、信號、事故照明等負荷的正常與事故情況下的直流電源。尤其適用于無人值守變電站，是50萬伏以下變電站理想的直流供電系統。
YY-GZDW系列直流屏簡介
PLC＋觸摸屏監控與智能型高頻模塊、鉛酸免維護蓄電池等新元件的技術組合，以及電力系統對開放式組態軟件及通信功能不斷提出更高的要求，在直流電源領域中，最終推出了自動化程度更高、保護配置更合理、自動化程度更高、全數字檢測調節和控制的智能數控直流電源屏。
產品特點：
采用開關電源特有的模塊化設計，冗余熱備份。
超寬的電壓輸入范圍，電網適用性強，可用于環境相對惡劣的場所。
充電模塊可帶電插拔，在線
維護，方便快捷。
充電模塊采用國際最新軟開關技術，轉換效率高，電磁干擾小。
硬件低差自主均流技術，模塊間輸出電流不平衡度典型值±3％。
充電模塊通過CE安規和電磁兼容認證，可靠、安全。
開放式接口設計，具有強大的通訊功能，很方便實現與變電站RTU裝置或電廠計算機監控系統DCS相連。
蓄電池自動管理及保護，實時自動監測蓄電池工作狀態及各項參數。
技術規格：
|
類別 |
名稱 |
指標 | |
|
220V系列 |
110V系列 | ||
|
輸入?yún)?shù) |
輸入方式 |
單相電源L/N/PE或者三相四線制 | |
|
輸入電壓 |
80～285Vac或者380Vac±15％ | ||
|
頻率 |
45～55Hz | ||
|
輸出參數 |
直流饋出回路 |
依據實際情況確定 | |
|
浮充電壓 |
198～260Vdc |
99～130Vdc | |
|
均充電壓 |
220～320Vdc |
110～160Vdc | |
|
紋波系數 |
≤0.5％（典型值0.5％） | ||
|
穩壓精度 |
≤±0.5％（典型值0.1％） | ||
|
穩流精度 |
≤±0.5％ | ||
|
充電模塊間電流不均衡度 |
≤±5％（典型值3％，50％～100％額定負載） | ||
|
保護參數 |
輸入過壓切換點 |
470±5Vac | |
|
輸入欠壓切換點 |
324±4Vac | ||
|
充電模塊輸出欠壓告警 |
198V |
99V | |
|
絕緣特性 |
輸出對地 |
2kVac，漏電流≤30mA，時間1min，無飛弧 | |
|
輸入對地 | |||
|
輸入對輸出 | |||
|
環境溫度 |
工作環境溫度 |
-5℃～40℃ | |
|
存儲環境溫度 |
|||
|
音響噪音 |
≤55dB | ||
|
機械參數 |
單個機柜外形尺寸（高×寬×深） |
2260（或2360）mm×800mm×600mm | |
|
單個機柜重量 |
＜200kg（不包括模塊、監控單元和降壓硅鏈） | ||
